PRODUCTS PROFILE產品介紹

高精密平面磨床 > CNC 系列

ESG-84CNC

機能規格:

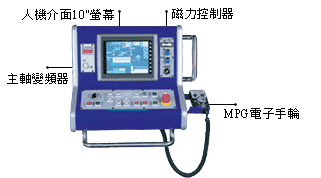

控制面板:

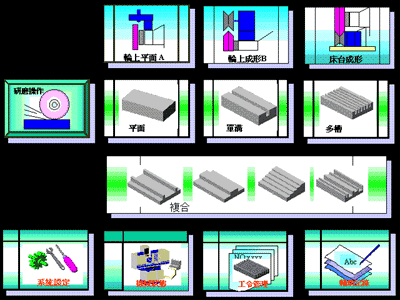

研磨程序圖:





   MORE....











機能規格:

機型

ESG-84CNC

工作台尺寸

400x900

最大研磨長度

縱向

800

最大研磨寬度

橫向

400

主軸中心線至工作檯面最大距離

720

標準磁力夾頭尺寸

400x800

T型槽尺寸X

12x3

X軸工作臺縱向移動

最大縱向行程

1000

工作臺進給速度

10~25000 mm/min

最小輸入單位

0.001

Z軸立柱橫向移動

最大縱向行程

460

工作臺進給速度

0~4000mm/min

最小輸入單位

0.001

Y軸輪頭垂直進給

最大行程

600

工作臺進給速度

0~4000mm/min

最小輸入單位

0.001

砂輪

尺寸

405x50x127

主軸轉速

1750/1450

馬達

主軸馬達

15HP(11KW)

X軸馬達

1.5KW

Y軸馬達

2KW

Z軸馬達

2KW

淨重

6000Kg

毛重

6500Kg


本公司隨時進行研究改善工作,因此保有隨時更改設計規格尺寸及機械研究之權利,本目錄僅供參考。





機型特性:

1.機構:

Y軸、Z(MPG)電子手輪,C3級上下前後滾珠螺,主軸變頻器,前後上下伺服系統+人機面板+可程式NC控制器,獨特左右油壓迴路系統可任選方向慢速(適合深切緩進使用)



2.控制系統:

工業級可程式控制器加NC模組。



3.軟體系統:

圖型對話式加工系統,不須NC CODE易懂易學易操作。



4.標準功能:

平面研磨(前後寸進與連續進給,向下三段式進刀研磨)

直進刀研磨(向下三段式進刀研磨)

多槽研磨(向下二段式進刀研磨)

複合式研磨(適合等距不等深之各式凹凸狀、梯形狀...等多階研磨)



5.選購功能及配件:

上方砂輪自動修整補償系統及裝置。

床台自動修整補償系統及裝置。

第四軸分度盤及特殊工作夾冶器具。
