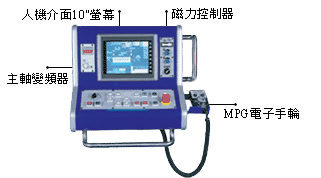

控制面板:
|
|
|
|
|
|
||||
|
|
|
||
研磨程序圖: |
|
|
||
|
|
|
||
機能規格:
機型 |
ESG-104CNC |
|
工作台尺寸 |
400x1100 |
|
最大研磨長度 |
縱向 |
1000 |
最大研磨寬度 |
橫向 |
|
主軸中心線至工作檯面最大距離 |
|
|
標準磁力夾頭尺寸 |
400x1000 |
|
T型槽尺寸X個 |
|
|
X軸工作臺縱向移動 |
最大縱向行程 |
1200 |
工作臺進給速度 |
|
|
最小輸入單位 |
|
|
Z軸立柱橫向移動 |
最大縱向行程 |
|
工作臺進給速度 |
|
|
最小輸入單位 |
|
|
Y軸輪頭垂直進給 |
最大行程 |
|
工作臺進給速度 |
|
|
最小輸入單位 |
|
|
砂輪 |
尺寸 |
|
主軸轉速 |
|
|
馬達 |
主軸馬達 |
|
X軸馬達 |
|
|
Y軸馬達 |
|
|
Z軸馬達 |
|
|
淨重 |
6000Kg |
|
毛重 |
6500Kg |
註:
本公司隨時進行研究改善工作,因此保有隨時更改設計規格尺寸及機械研究之權利,本目錄僅供參考。
機型特性:
1.機構: Y軸、Z軸(MPG)電子手輪,C3級上下前後滾珠螺桿,主軸變頻器,前後上下伺服系統+人機面板+可程式NC控制器,獨特左右油壓迴路系統可任選一方向慢速(適合深切緩進使用)。 2.控制系統: 採工業級可程式控制器加NC模組。 3.軟體系統: 圖型對話式加工系統,不須NC CODE易懂易學易操作。 4.標準功能: 平面研磨(前後寸進與連續進給,向下三段式進刀研磨)。 直進刀研磨(向下三段式進刀研磨)。 多槽研磨(向下二段式進刀研磨)。 複合式研磨(適合不等距不等深之各式凹凸狀、梯形狀...等多階研磨)。 5.選購功能及配件: 上方砂輪自動修整補償系統及裝置。 床台自動修整補償系統及裝置。 第四軸分度盤及特殊工作夾冶器具。 |
